产品简介

高清VGA-KVM光端机,采用国际先进的非压缩数字全高清信号和高速数字光纤传输技术,通过信号调制、光电转化等技术，利用光传输特性将高清VGA音视频信号进行远距离输送。

产品集成KVM模块，客户可通过USB键盘鼠标进行远程操作，产品满足行业级使用的要求。

产品特性

a. 全高清FULL HD1080P，向下兼容高清1080i/720P。

b. 集成KVM控制，支持USB键鼠操作协议。

c. 可扩展USB2.0数据传送协议。

d. 自主研发FPGA芯片非压缩处理方案，保障画面高清晰、无压缩、无失真、无延迟，同时Transmitter集成EDID学习功能，智能学习显示器等终端所支持分辨率，使客户完美兼容显示终端及设备。

e. 采用SFP热插拔光模块设计，方便客户有效选型与售后服务，从而降低花费成本。

f. 集成数据控制接口信号-RS232，可近端正向控制远端设备和远端反向控制。

g. 支持L/R（3.5mm）音频接口嵌入，让客户使用时音视频同步。

h. 扩展1-8路高清视频信号采用1根光纤线缆传输，可选多波段视频光模块。

i. 扩展全铝合金1-16路中心集控电源4U机箱，可选配1-16路高清视频并联使用。

j. 高强稳定性来源于产品工业级电路设计，采用宽电源设计，供电5~12V电压直插输入。基层PCBA使用KB物料与品牌元件，外部使用全铝合金材质，更好的保障产品散热快，抗干扰的特性，7x24H不间断工作可达87600小时以上。

k. 简易操作使用，产品集成Power-电源指示灯/Optical-光模块指示灯/Video-视频信号指示灯/Run-输入输出正常指示灯，通入电源Power灯常亮，接入光模块后Optical灯/视频信号Video灯闪烁至常亮，Run灯闪烁后产品正常工作。外壳设4个安装孔位，可让客户更加便捷的安装固定。

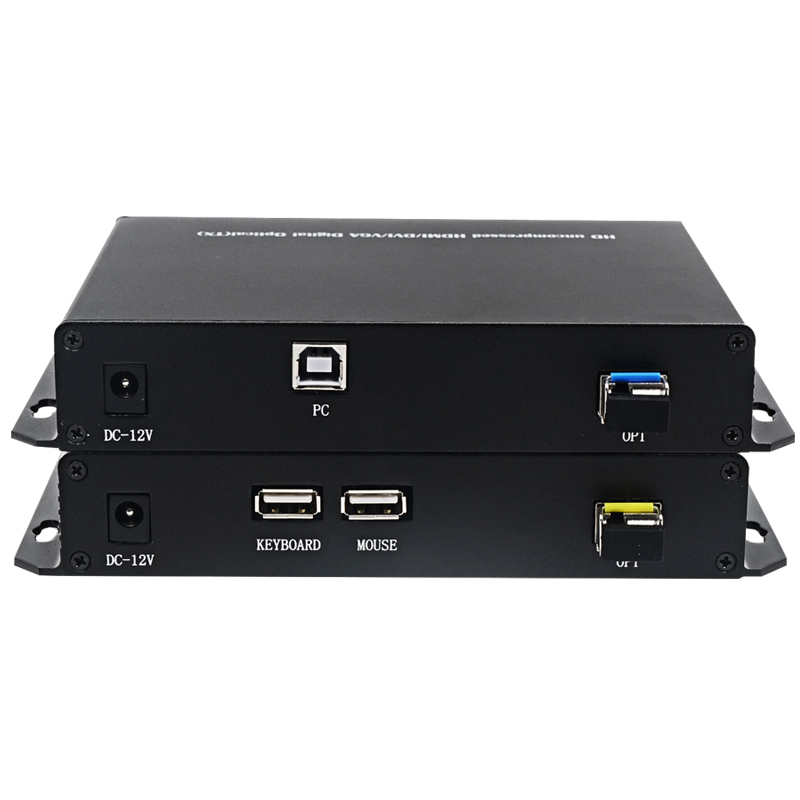

型号：VF200K

功能：VGA光端机+信号延长器

重量：0.880kg

产品尺寸：155x 115 x 30mm (6.10” x 4.53” x 1.18”)

材料：全铝合金

高清非压缩传输器，USB KVM控制,自主研发FPGA处理技术,高强稳定兼容性，广电级设计电路，SFP模块灵活选型，数据接口控制，独立音频嵌入，点对点环出级联链接，客户特别定制

输入/出接口：1 x VGA(D-Sub 15pin)

增益：0dB

带宽：380MHz

信号类型：VGA

信号强度：0.7V p-p

回波损耗：＜-30dB @ 5MHz

直流补偿：最大±5mV

最大传输延时：水平 90ns 垂直 160ns

最大上升下降时间：4ns

极性：正或负（与输入完全一致）

阻抗:75Ω

输入与输出信号类型:RGBHV,RGBS,RGsB,RsBsGs

VGA分辨率: 1920 x1080@60/59/50/30/29/25Hz,1680 x1050@60/59/50Hz,

1600 x900@60/59/50Hz,1440 x1050@60/59/50Hz, 1440 x900@60/59/50Hz,

1366 x768@60/59/50Hz, 1360 x768@60/59/50Hz, 1280 x1024@60/59/50Hz,

1280 x960@60/59/50Hz, 1280 x800@60/59/50Hz, 1280 x768@60/59/50Hz,

1280 x720@60/59/50Hz, 1152 x864@60/59/50Hz, 1024 x768@60/59/50Hz,

800 x600@60/59/50Hz.

建议最大输入距离:小于10米，在1920*1080@60时

输入/出接口：SPF模块LC接口

光纤类型：Multimode/Single Mode(可选)

波长：Multimode 850nm/Single

Mode：1310-1620nm(可选)

接口带宽：正向 3Gbps，反向 3Gbps

位时钟抖动：＜0.15 Tbit

位上升时间：＜0.3 Tbit（20%--80%）

位下降时间：＜0.3 Tbit（20%--80%）

建议最大输入距离：多模光纤-小于500米，在1920x1080@60时，单模光纤-小于20Km ，在1920x1080@60时（可选40-120Km特定模块）

输入/出接口：USB(USB*1standard B, USB*2standard A)

类型：USB2.0

协议：KVM键鼠

响应速度：3秒

建议最大输入距离：小于5米

输入/出接口：3.5mm非平衡立体声音频输入

增益：0 dB

频率响应：20 Hz ~20kHz

总谐波失真+噪音：0.01%@1kHz （额定电压下）

信噪比（S/N）：＞80dB at Vin=0V

立体声分离度：＞80dB @ 1kHz

共模抑制比（CMRR）：＞75dB @ 20Hz~20kHz

信号类型：立体声（非平衡接法）

阻抗：输入 ＞10kΩ（平衡或非平衡接法）输出 50Ω（非平衡接法）

最大输入电平：+19.5dBu，（平衡或非平衡接法）

增益误差：±0.1 dB @ 20Hz~20kHz

音频线：选配3.5mm耳机插孔转RCA-L/R线

输入/出接口：1 x RS232(工业标准3Pin螺丝接线端子)

信号类型：数字

电平类型：RS-232电平

信号方向：双向通信

波特率：Min：4800bps  Max：115200bps

数据位：8位

停止位：1位

校正位：None

流控制：None

电平延迟：500 ns

电平峰值：±15V

电源接口：1 x DC_2.5mm

适配电源输入：AC110~220V 50/60Hz

电源输入：DC5~12V ±500mA

适配器规格：标配国标/美标，选配英规，欧规

功耗：Max 8W

产品认证:CE,FCC

整机静电防护：1a 接触放电 3级
1b 空气放电 3级
执行标准：IEC61000-4-2

平均无故障时间（MTBF）：大于30000小时

工作温度：-25~80℃

湿度（无凝结）:0~95%
